磁翻柱液位計技術參數：
磁翻柱液位計技術要求
測量范圍：300～15000mm
準確度： ±10mm
翻柱直徑：10mm，16mm
公稱壓力：10MPa
介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)
介質溫度：-40～+500℃
接液材質：不銹鋼304/316/316L/不銹鋼襯四氟及PP、PVC材質、
介質粘度：≤2.0Pa.s
環境振動：頻率≤25Hz振幅≤0.5mm
跟隨速茺：≤0.05m/s
法蘭標準：HG20592～20635-97
遠傳裝置：4-20mA 兩線制 / 報警器：輸出模擬開關量信號
三、RZ-UHZ型磁翻柱液位計選型表：
|
型號 |
代碼 |
說明 |
|
RZ-UHZ |
|
磁翻柱液位計 |
|
液位計類別 |
1 |
翻板指示（就地顯示型） |
|
3 |
遠傳帶翻板 |
|
|
液位計型號 |
0 |
基型 |
|
W |
保溫型 |
|
|
D |
插入型 |
|
|
J |
耐腐型 |
|
|
S |
防霜型 |
|
|
Z |
保溫耐腐型 |
|
|
Y |
插入耐腐型 |
|
|
報警控制 |
0 |
無報警 |
|
1 |
帶上限 |
|
|
2 |
帶下限 |
|
|
3 |
帶上下限 |
|
|
浮子材質 |
P |
不銹鋼 |
|
L |
防銹鋁 |
|
|
T |
鈦 |
|
|
S |
PVC塑料 |
|
|
F |
氟塑包裹 |
|
|
主體材質 |
P |
不銹鋼 |
|
L |
防銹鋁 |
|
|
T |
鈦 |
|
|
S |
PVC塑料 |
|
|
F |
氟塑管 |
|
|
PF |
內襯四氟 |
|
|
PP |
內襯丙烯 |
|
|
PE |
內襯乙烯 |
|
|
連接法蘭 |
|
見表一 |
|
介質溫度 |
|
見表二 |
|
實際使用壓力 |
|
見表三 |
|
介質比重 |
|
要注明 |
|
訂貨長度 |
|
要注明 |
|
|
/B |
防爆型 |
磁翻柱液位計工作原理：

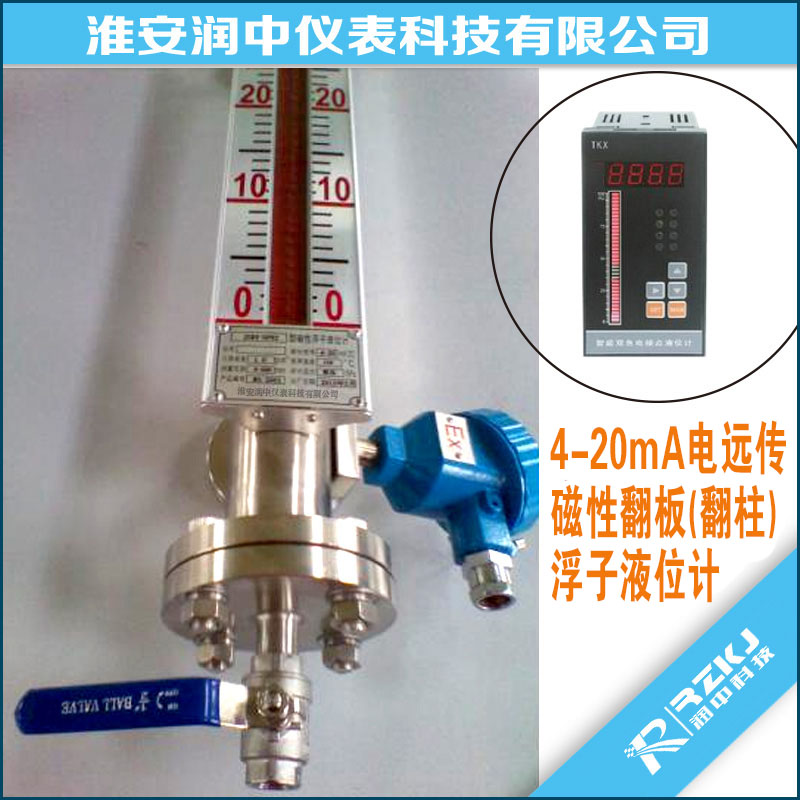

該磁翻柱液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成，其結構如圖所示。工作原理為：容器內的浮筒（按不同介質和壓力針對研制），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻柱翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。
1、 在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計
2、 適用于粘度較大的液體介質
3、 顯示器的觀察方向可任意改變
http://www.harzkj.com/cfbywj/23.html
安裝使用和維護:
1、 液位計護導管和主體導管必須保持垂直
2、 連桿不能彎曲，必須挺直插入
3、 安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色，零以下顯示紅色。
